產品簡述：
三相組合式過電壓保護器產品，由于具有相間和相對地保護功能，從而成功的解決了因真空開關斷開而引起的操作過電壓對設備絕緣危害的問題。但隨著系統的日益擴大，電纜及非線性負載的普通采用，操作過電壓和諧振過電壓越來越嚴重，導致保護器動作越來越頻繁，閥片老化速度加快，也使保護器的預期壽命相應縮短。以致于在系統諧振過電壓等其他非正常條件下，保護器本身發生崩潰，進而引發開關柜內相間短路，給用戶帶來較大的經濟損失。本產品具有大通流容量和四星行接法等特點。

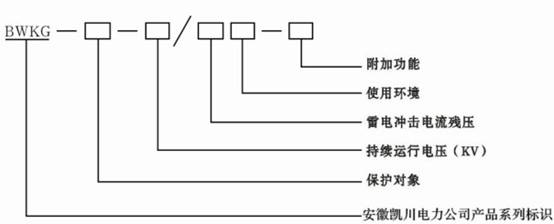

選型：
參數：
保護對象：A-電動機
B-發電機、變壓器、母線線路、開關
C-并聯補償電容器
O-電機中性點
持續運行電壓：允許持久施加在BWKG相間及相對地工頻電壓有效值、3KV系統為3.8、6KV系 統為7.6、10KV系統為12.7、35KV為42
應用場合：風力、電力、石油、化工、冶金、水泥、鋼鐵、銅業、港口等多行業廣泛應用
電氣參數：
|
型號 |
保護對象 |
保護器持續運行電壓（KV) |
保護對象額定電壓（KV) |
工頻放電電壓（不小于）（KV) |
操作沖擊電流殘壓 |
1.2/50us沖擊放電電壓及殘壓 |
雷電沖擊電流殘壓 |
2ms方波沖擊電流 |
相間距離 |
產品高度 |
|
|
（不大于）（KV) |
|||||||||||
|
標準 |
允許范圍 |
100A |
500A |
5KA |
|||||||
|
BWKG-A-3.8/7.5 |
電動機 |
3.8 |
3.15 |
5.2 |
4.6~6.5 |
7 |
7.5 |
1000A |
131 |
182 |
|
|
BWKG-A-7.6/15 |
7.6 |
6.3 |
10.4 |
9.3~6.5 |
14 |
15 |
|||||
|
BWKG-A-12.7/24.8 |
12.7 |
10.5 |
17.2 |
15.4~20.7 |
23.1 |
24.8 |
197 |
||||
|
BWKG-B-3.8/12 |
發電機、變壓器、 母線、 開關 |
3.8 |
3（3.15） |
7 |
6.3~8.4 |
10.2 |
10.2 |
12 |
131 |
182 |
|
|
BWKG-B-7.6/24 |
7.6 |
6（6.3） |
15 |
13.5~16 |
20.4 |
20.4 |
24 |
197 |
|||
|
BWKG-B-12.7./40 |
12.7 |
10（10.5） |
25 |
22.5~30 |
33.8 |
33.8 |
40 |
||||
|
BWKG-B-12.7/40w2 |
250 |
406 |
|||||||||
|
BWKG-B-16.7/55 |
16.7 |
13.6 |
34.5 |
31~41.4 |
46.8 |
46.8 |
55 |
180 |
260 |
||
|
BWKG-B-19/62.5 |
19 |
15.75 |
39.3 |
35~47.2 |
53.3 |
53.5 |
62.5 |
240 |
360 |
||
|
BWKG-B-30.5/96 |
30.5 |
24 |
56 |
50.5~62.5 |
81 |
81 |
96 |
200 |
490 |
||
|
BWKG-B-42/119 |
42 |
35 |
75 |
67~90 |
105 |
105 |
119 |
310 |
550 |
||
|
BWKG-B-42/119w1 |
400 |
1058 |
|||||||||
|
BWKG-B-42/119w2 |
630 |
1150 |
|||||||||
|
BWKG-C-3.8/11.7 |
電容器 |
3.8 |
3 |
7 |
6.3~8.4 |
10.4 |
11.7 |
131 |
182 |
||
|
BWKG-C-7.6/23.4 |
7.6 |
6 |
15 |
13.5~16 |
20.7 |
23.4 |
197 |
||||
|
BWKG-C-12.7/39.1 |
12.7 |
10 |
25 |
22.5~30 |
34.5 |
39.1 |
|||||
|
BWKG-C-12.7/39.1w2 |
250 |
406 |
|||||||||
|
BWKG-C-42/119 |
42 |
35 |
75 |
87~90 |
105 |
119 |
310 |
550 |
|||
|
BWKG-C-42/119w1 |
400 |
1058 |
|||||||||
|
BWKG-C-42/119w2 |
630 |
1150 |
|||||||||
